4,3" MINI DISPLAY
UNS10191

Sistema compatto di monitoraggio e controllo progettato per misurare i principali parametri motore in un unico strumento compatto e di facile utilizzo. Offre un display touch screen resistivo da 4,3”. Una selezione di ingressi analogici ed uscite digitali consente l’acquisizione diretta dei sensori di misura senza convertitori di segnale aggiuntivi. Una porta CAN Bus J1939 può essere utilizzata per interfacciare i sistemi di navigazione multifunzione.
Interfaccia UNS10191

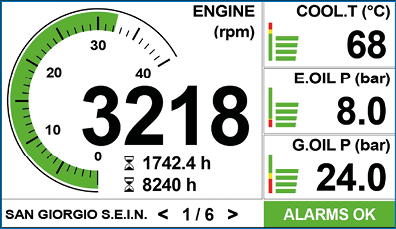

Pagina principale
Design elegante ed innovativo per il monitoraggio di diversi ingressi motore.
Interfaccia UNS10191

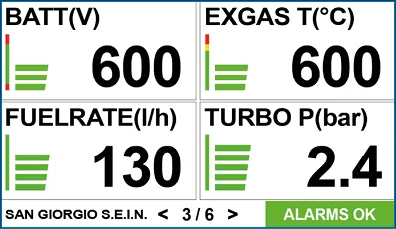

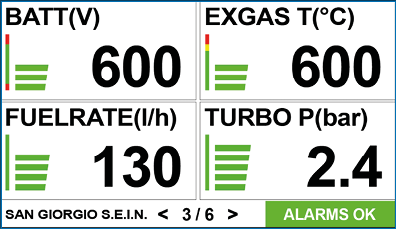

Visualizzazione pagina
Pagina di monitoraggio per singolo motore.
Interfaccia UNS10191

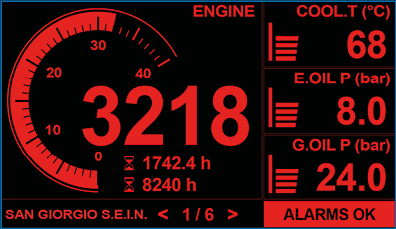

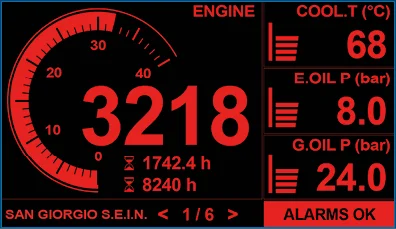

Pagine in modalità notte
Esempio di pagina con indicatori analogici per la visione in modalità notturna.
Interfaccia UNS10191

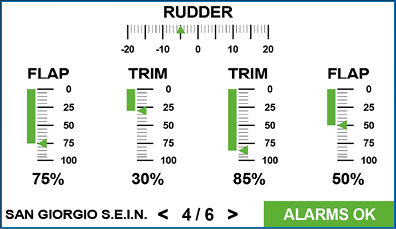

Assetto imbarcazione
Pagina per il monitoraggio degli indicatori angolo di barra, flap e trim.
CARATTERISTICHE TECNICHE

Ingressi / Uscite




Porte di comunicazione
Alimentazione
Peso
118 x 78 x 32mm
107 x 67mm
4,3” color TFT LCD, alta luminosità 700cd
480 x 272pixel
Resistivo
4 x Ingressi analogici 0-300Ω / Uscite (NPN)
3 x Ingressi analogici 0-32V / Uscite (PNP)
1 x Ingresso frequenza W alternatore / pickup
1 x Ingresso analogico 0-3V / Corrente TA
2 x Uscite digitali (PNP)
1 x CAN Bus
9-36V <500mA
-20 +70°C
IP64
180g
DOCUMENTI

DISEGNO

MANUALE

MONTAGGIO
