5" COMPACT DISPLAY
UNS10192

Sistema compatto di monitoraggio e controllo ad elevate prestazioni progettato per uso navale, professionale e diporto. Offre un display touch screen da 5” con sensore di luminosità integrata ed una speciale estetica software ottimizzata per la visibilità in ogni condizione di luce ed utilizzo. Una selezione di ingressi analogici ed uscite digitali permette il collegamento diretto ai sensori di misura senza bisogno di convertitori di segnale. Due porte CAN Bus J1939, una delle quali compatibile con lo standard NMEA2000, permettono l’interfacciamento con sistemi di navigazione multifunzione. Lo strumento può essere configurato e programmato tramite interfaccia USB. Nuovo alarm-log con data-ora su richiesta.
Interfaccia UNS10192

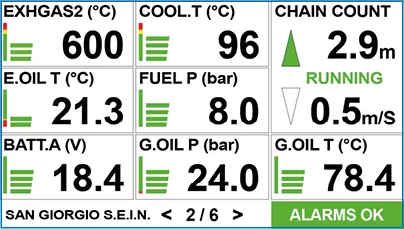

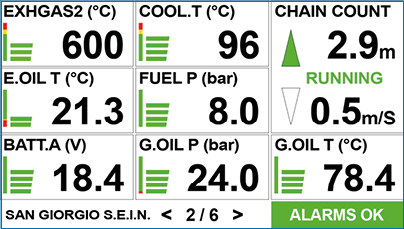

Pagina contacatena
Visualizzazione della posizione catena e velocità / discesa.
Interfaccia UNS10192

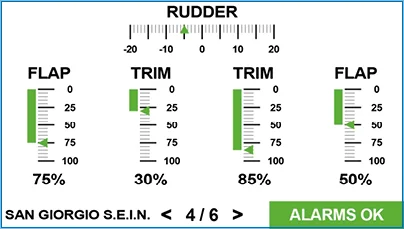

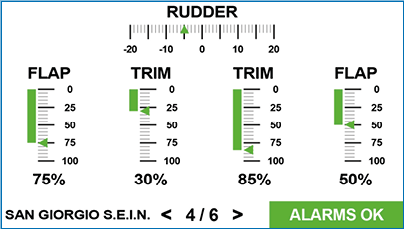

Assetto dell'imbarcazione
Pagina per il monitoraggio degli indicatori angolo di barra, flap e trim.
Interfaccia UNS10192

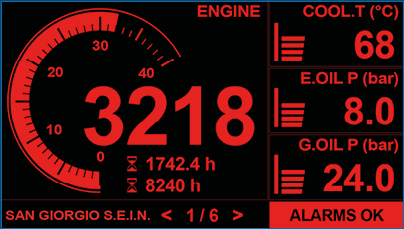

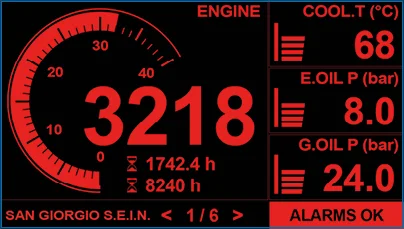

Pagine in modalità notte
Esempio di pagina con indicatori analogici per la visione in modalità notturna.
Interfaccia UNS10192
Pagina con allarmi
Esempio di pagina con lista degli allarmi salvati con data e ora.
CARATTERISTICHE TECNICHE


Ingressi / Uscite



Porte di comunicazione



Alimentazione
Peso
144 x 100 x 69mm
135 x 91mm
5” color TFT LCD, high brightness 900cd
480 x 272pixel
Capacitivo
Alluminio con anodizzazione satinata grigia
Alluminio con anodizzazione satinata nera
4 x Ingressi analogici 0-32V / 4-20mA
4 x Ingressi analogici 0-300Ω
1 x Ingresso frequenza W alternatore / pickup
5 x Ingressi/uscite digitali
2 x CAN Bus 2.0B
1 x NMEA0183
1 x RS232/485
1 x USB OTG
9-36V <1A
-20 +70°C
IP65
440g
Cover di protezione per display
DOCUMENTI

DISEGNO

MANUALE

MONTAGGIO
