7" PLUS DISPLAY
UNS10193
Sistema di monitoraggio e controllo compatto ad alte prestazioni appositamente progettato per applicazioni navali, professionali e da diporto. Offre un display touchscreen da 7 “con sensore di luce ambientale integrato e un software speciale progettato per la visibilità in qualsiasi condizione di luce e di funzionamento. Una selezione di ingressi analogici e uscite digitali consente l’acquisizione diretta di sensori di misura senza convertitori di segnale aggiuntivi. Due porte CAN Bus J1939, una compatibile anche con lo standard NMEA2000, possono essere utilizzate per interfacciare i sistemi di navigazione multifunzione.

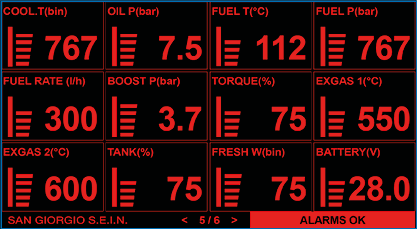

Pagine personalizzabili
L'interfaccia è ben ordinata e facilmente personalizzabile in base al proprio stile di navigazione.
Pagine personalizzabili
L'interfaccia è ben ordinata e facilmente personalizzabile in base al proprio stile di navigazione.

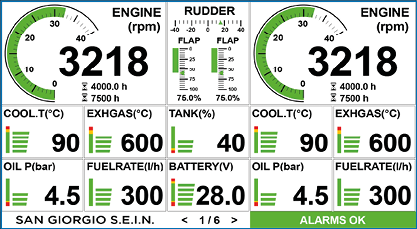

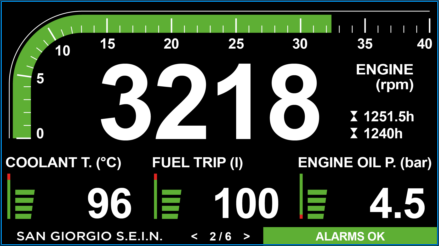

Pagina principale
Un nuovo contagiri con visualizzazione digitale e 3 ingressi personalizzabili.

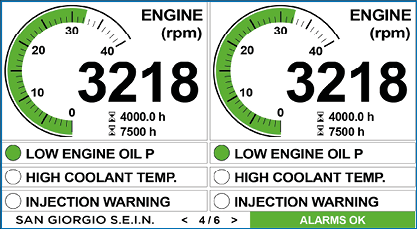

Pagine in modalità notte
Esempio di pagina con indicatori analogici per la visione in modalità notturna.
CONFIGURAZIONE CUSTOM
Il sistema di monitoraggio 7" può essere ulteriormente programmato con i seguenti ingressi resistivi 0-300Ω o in tensione 0-32V
CARATTERISTICHE TECNICHE
Touch screen | 188 x 123 x 69mm 178 x 114mm 7” color TFT LCD, high brightness 700cd 800 x 480pixel Capacitivo 4 x Ingressi analogici 0-32V / 4-20mA 4 x Ingressi analogici 0-300Ω 1 x Ingresso frequenza W 5 x Ingressi/uscite digitali 2 x CAN Bus 1 x NMEA0183 1 x RS485 1 x USB 9-32V <1A -20 +70°C IP65 720g Cover di protezione per display | |
