7" ADVANCED DISPLAY
UNS10195
Sistema di monitoraggio e controllo ad altissime prestazioni espressamente progettato per uso navale, professionale e diporto. Offre un display touch screen da 7” ottimizzato per la visibilità al sole, un’estetica rinnovata e tante nuove possibilità di connessione a dispositivi di bordo e portatili. L’elettronica innovativa “Flexible Hardware” garantisce prestazioni elevate e l’acquisizione diretta di molti sensori di misura senza bisogno di convertitori di segnale. La presenza di tre porte CAN Bus J1939, una porta rete LAN ed una uscita NMEA2000 lo rendono lo strumento perfetto per interfacciare sistemi di navigazione multifunzione. Lo strumento può essere programmato mediante interfaccia LAN, WiFi ed USB.
Pagine personalizzabili
L'interfaccia è ben ordinata e facilmente personalizzabile in base al proprio stile di navigazione.

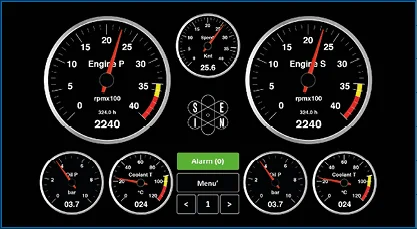

Pagina con sfondo nero
Design elegante ed innovativo per il monitoraggio fino ad un massimo di quattro motori.

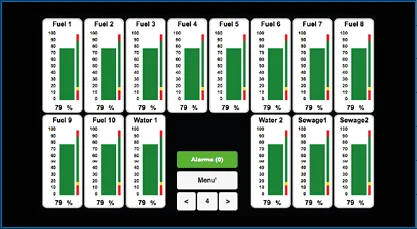

Visualizzazione livelli
Pagina per il monitoraggio dei sensori di livello serbatoio dell'imbarcazione.

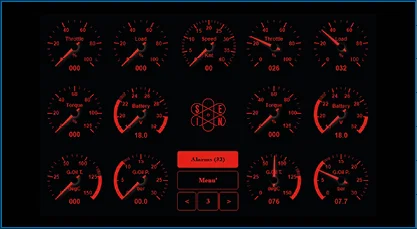

Pagine in modalità notte
Esempio di pagina con indicatori analogici per la visione in modalità notturna.
Prendi il controllo della plancia da remoto
La nuova tastiera UNS10400 fornisce accesso da remoto e massimo controllo su tutto il sistema di bordo UNS10195. Include una serie di pulsanti a membrana personalizzabili per il controllo delle impostazioni del sistema di monitoraggio.
CARATTERISTICHE TECNICHE
200 x 143 x 76mm 183 x 135mm 7” color TFT LCD, Antiriflesso 800 x 480pixel Capacitivo Advanced Hybrid CPU Dual Cortex A9 128MB Flash + 16GB SD Card 8 x Ingressi analogici 0-300Ω 16 x Ingressi analogici 0-10V/4-20mA 8 x Ingressi analogici NTC 0-100kΩ 8 x Ingressi analogici termocoppia 6 x Ingressi analogici 0-36V 3 x Ingressi frequenza W / Pickup 8 x Ingressi digitali ON/OFF 8 x Uscite relè 4 x CAN Bus 2.0B 1 x Ethernet 100M 1 x Wifi 802.11bgn 1 x USB OTG 1 x NMEA0183 1 x RS232 9-36V <1A 0 +55°C (-20 +70°C a richiesta) IP65 1300g Cover di protezione per display RINA | ||
DOCUMENTI
DISEGNO
CONETTORI STANDARD
DISEGNO
CONETTORI M12
COLLEGAMENTI
HARDWARE TYPE
MANUALE
MONTAGGIO
APPROVAZIONE
